기술사 시험 공부 - 구름 베어링의 호칭 방법



구름 베어링의 호칭 번호는, 크게 기본 번호(ISO / JIS에 규정)와 보조 기호(각 베어링 제조사가 독자적으로 설정한 기호가 혼재)로 구성된다.



구름베어링의 호칭 번호는 베어링의 형식, 주요 치수, 치수 · 회전 정도, 내부 클리어런스, 기타 사양을 표시하는 이름이며, 기본 번호와 보조 기호로 구성된다.



1. 기본 번호



베어링 계열 기호는 베어링의 형식과 치수 계열로 구성된다.

베어링 계열 기호의 최초의 숫자 또는 기호는 베어링의 형식을 나타낸다.

치수 계열 기호는 폭 계열 기호와 직경 계열 기호를 나타내는 2항의 숫자로 구성되나, 폭계열을 나타나는 수는 생략되는 경우가 있다.



※ 레이디얼 베어링 호칭 번호의 구성 : 기본 번호



- 레이디얼 베어링의 폭 계열과 직경 계열

직경계열 값	내용
0,1	특별, 경하중용
2	경하중용
3	중간하중용
4	고하중용



예1) 베어링 형식: 단열 깊은 홈 볼 베어링, 베어링 계열 기호: 62 의 경우,

→ 형식기호=6, 폭 계열 기호=(0), 직경 계열 기호=2 를 의미한다. (폭 계열기호는 생략됨)

예2) 베어링 형식: 테이퍼 롤러 베어링, 베어링 계열 기호: 322 의 경우,

→ 형식기호=3, 폭 계열 기호=2, 직경 계열기호=2를 의미한다.



2. 구름 베어링의 호칭 번호 구성



- 볼 베어링

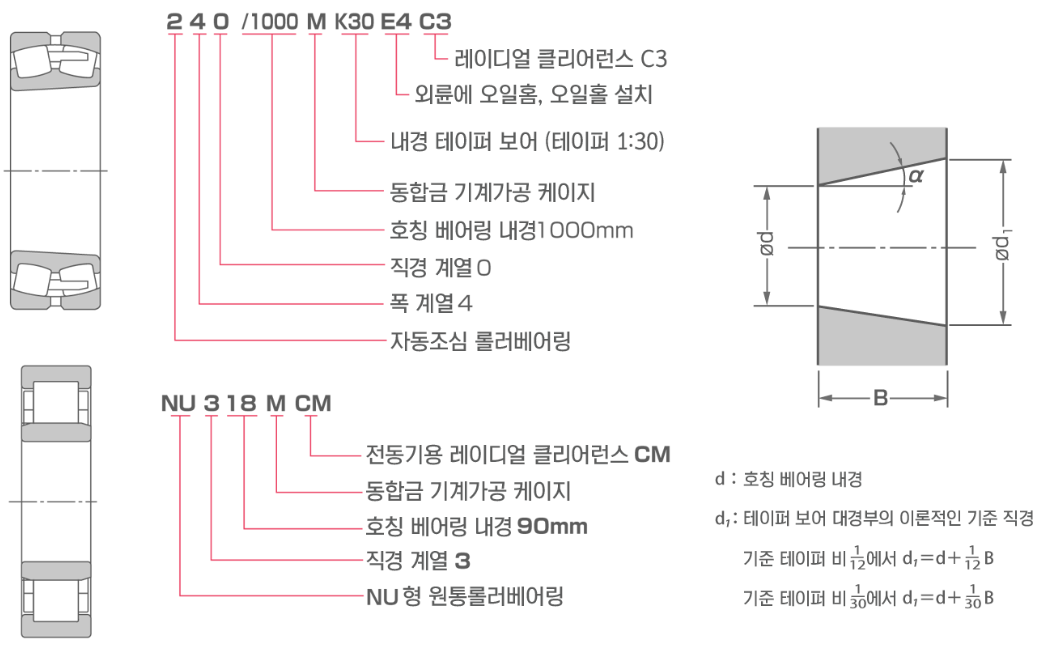

- 롤러 베어링



참고) 특성 기호 (Suffix)

베어링의 클리어런스, 씰, 실드, 정밀도, 윤활 등을 나타낸다.

기호	의미	비고
C3	내부 틈새 증가형
ZZ	양쪽 금속 실드
2RS	양쪽 고무 씰
P5	정밀도 등급	무기호: 보통급 H: 상급 P: 정밀급 SP: 초정밀급
K	테이퍼 보어





★ 기술사 시험에는 기본적인 볼 베어링 호칭 번호에 대해서 묻는 경우가 많다. 복잡한 형태의 베어링 호칭 번호를 묻는 것은 시험문제로 (전혀) 적절하지 않다.

---

참고자료: 5. 베어링 호칭 번호의 구성 | 한국NSK
