승강기기사,산업기사 - 엘리베이터 전동기 소요 동력(출력, 용량)의 계산





승강기기사, 산업기사에서 엘리베이터의 전동기 소요 동력의 계산에 관한 문제는 주로 실기의 계산문제에서 단골로 출제되는 문제이다. 동력은 출력이나 용량이라는 용어로도 대치되어 출제되기도 한다. 동력 계산의 기본식은 아래와 같다. 시험은 계산식 자체를 묻는 문제에서 부터 각각의 값을 주어지고 동력을 구하는 문제가 주로 출제된다. 반드시 알아두고 시험 준비를 해야 할 필요가 있는 문제이다.

엘리베이터 - 기본적인 주요 계산식



1. 전동기 소요 동력(출력) 계산


여기서,
Pm = 전동기의 소요 동력 (kW)
L = 정격하중 (kgf)
V = 정격속도 (m/min)
S = 균형추 불평형률
      S=1-F (F<= 0.5), S=F (F>=0.5)
F = 오버밸런스율
6120 = 60(분을 초로)x1/9.8(하중을 질량으로)x1000(w를 kW로)
η = 시스템 종합 효율 (η1·η2·η3) (승강효율, 전체효율)
      η1 = 감속기의 효율 (웜기어:0.5~0.7, 헬리컬기어:0.8~0.85, 기어리스:1.0)
      η2 = 로핑 효율 (1:1로핑: 1.0, 2:1로핑: 0.9)
      η3 = 가이드슈 또는 롤러등의 주행저항에 의해 결정되는 효율(슬라이딩:0.9, 롤러:1.0)
  = (통상) 기어드: 0.60, 기어레스: 0.80



※ 기출문제



(필기)

문) 정격속도 60 m/min, 정격하중 1150 kgf, 오버밸런스율 45%, 전체효율이 0.6인 승강기용 전동기의 용량은 약 몇 kW인가?

㉮ 5.5

㉯ 7.5

㉰ 10.3

㉱ 13.3



(실기)

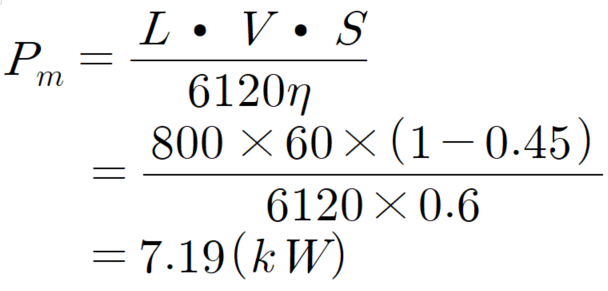

문)  정격적재량 800 kg, 정격속도 60 m/min, 오버밸런스율 45%, 권상기의 총효율 60%인 승강기용 전동기의 필요 출력은  몇 kW 인가?

답) 7.19 kW

※ S=1-F(오버밸런스율)

※ %는 소수점으로 계산해야 하는 것에 주의할 것.

※ 소숫점 반올림에 대한 문제의 조건이 없는 경우 소숫점 둘째자리 또는 첫째자리까지 반올림하여 표기하면 된다.



문)  적재하중 1150 kgf, 정격속도 3.5 m/s, 오버밸런스율 0.45, 전체효율 86%인 엘리베이터용 모터 용량은 몇 kW인가?

답) 25.24 kW

※ 수식에서 V의 단위는 m/min임으로 문제에서 m/s로 주어졌을때는 60을 곱해 m/min으로 만들어 주는데 주의할 것.

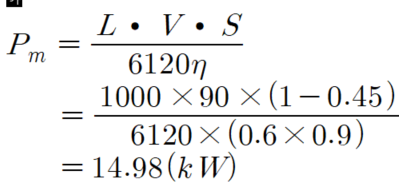

문)  적재하중 1000 kgf, 정격속도 90 m/min, 오버밸런스율 45%, 감속기효율 60%, 승강로 효율 90%의 엘리베이터에 적절한 전동기의 용량은 몇 kW인가?

답) 14.98 kW

※ 문제에서 제시된 효율은 모두 곱해서 계산할 것. 효율의 3가지는 감속기, 로핑, 가이드 효율인데 로핑과 가이드 효율을 묶어 승강로 효율이라고 한 점에 유의할 것. 승강로 효율이라는 용어는 시스템효율(승강효율, 전체효율)과 혼선을 유발할 수 있어 문제출제시 주의해야 할 것임.

---
