1. 초고층 빌딩과 초고속 엘리베이터
초고층 건축물(주1참조, CTBUH에서는 150m이상부터)의 세계적 분포를 보면 2021년 현재 중국 2395개, 미국 825개, 아랍에미리트 268개, 일본 261개 그리고 한국은 233개로 세계에서 5번째로 초고층 건물을 많이 보유한 국가라 한다(주2).

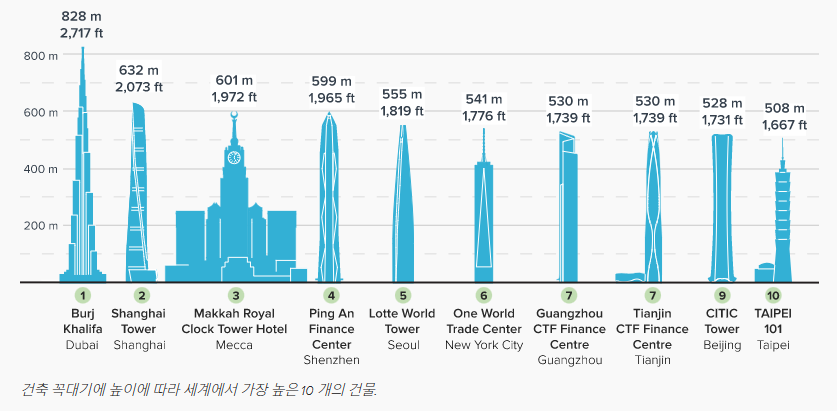

2023년 현재, 국내에서는 롯데월드타워(554.5m, 엘리베이터 속도: 10m/s)로 세계 5위의 높이이다. 1위는 두바이에 있는 부르즈 할리파(828m, 속도:10m/s) 이다.
세계에서 가장 높은 완공 건물 100곳 - 스카이스크래퍼 센터 (skyscrapercenter.com)
100 Tallest Completed Buildings in the World - The Skyscraper Center
Tallest Buildings Below are a number of pre-set lists of buildings in the CTBUH database. You can view detailed information on a building by clicking its name. View the seminal tall buildings CTBUH features as case studies. To create your own lists and out
www.skyscrapercenter.com
세계에서 가장 빠른 엘리베이터는 중국 광저우 CTF 파이낸스 센터(530m, 속도:21m/s)에 있다. 다음이 타이페이에 있는 타이페이 101에 있다. (508m, 속도: 상승 1,010m/min, 하강 10m/s). 국내에서는 2014년 부산 국제 금융 센터(289m)에 국내 최초로 10m/s 의 엘리베이터가 설치되었고(이전까지는 서울 여의도63빌딩(2006년)에 설치된 9m/s가 최고였다), 2017년 롯데월드타워가 10m/s 속도의 엘리베이터를 설치되어 운행중이다.
2. 테스트 타워

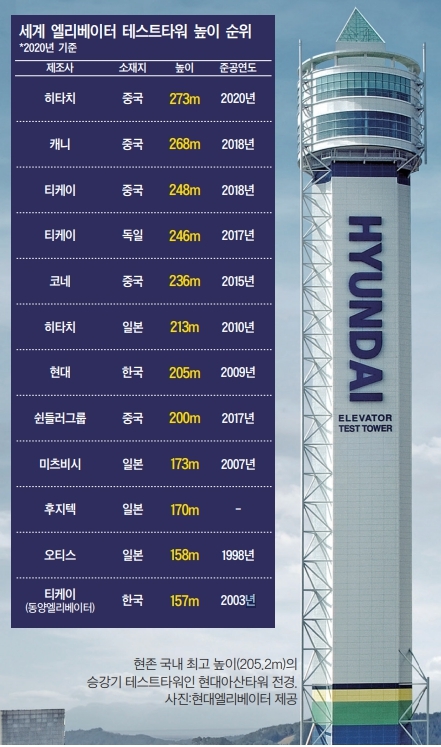

초고층 건축물은 초고속 엘리베이터가 설치되어 운행된다. 이를 위해 초고속 엘리베이터 시험탑의 높이도 중요하다. 국내에서는 현대엘리베이터에서 지난 2009년 당시 세계 최고 높이(205.2m)의 시험탑을 준공하고 초속 18m/s까지 시험에 성공했으며 현재 충주공장에 이보다 높은 타워를 건설중이다. 현재까지 세계 최고 높이는 광저우 히타치의 H1 타워(273m)이다.
‘95층 42초 직행’ 기록 넘어라…승강기 빅3 ‘속도경쟁’ 불꽃 - 대한경제 (dnews.co.kr)
‘95층 42초 직행’ 기록 넘어라…승강기 빅3 ‘속도경쟁’ 불꽃
www.dnews.co.kr
현대엘리베이터 테스트타워 높이 조정에, 시민단체 '애초 계획대로' (daum.net) (2024.1.15. 추가)
3. 초고속 엘리베이터
초고층 건축물에 적용되는 초고속 엘리베이터는 다음과 같은 적용 기술들이 필요하다.
1) 권상기 : 초대용량 영구자석 동기 권상기 적용
2) 대용량 인버터 및 컨버터 적용 (트윈 드라이브 제어시스템등)
3) 출발층과 최상층간 기압차 압력 조절 시스템
4) 풍음 대책 ; 주행속도에 비례한 풍음에 대비한 카2중벽구조(Dual insulated wall),
유선형 케이지(Aerodynamic capsule), 승강장내 풍압 및 풍음 방지 기술
5) 기밀 도어 구조 장치 적용
6) 능동제어 롤러(Active guide roller) 가이드 슈 적용
7) 초대형 추락방지안전장치 적용 - 고온 내마찰력이 높은 세리믹 마찰재(Ceramic Friction Material) 적용
8) 초고속 과속조절기 적용
9) 초고속 유입완충기 (다단 유입완충기등) 적용
10) 지진, 강풍등에 대비한 비상관제운전 (로프 스웨이(로프의 흔들림) 감지등)
11) 벨트, 탄소섬유로프등 고강도 경량 소재의 매다는 장치 적용
12) 운행효율 향상방안 기술 적용 - 행선층예약시스템, 더블데크, 트윈시스템등
2023.1.25.
(c) 칠보 (chillbo)
주1)
“고층건축물”이란 층수가 30층 이상이거나 높이가 120미터 이상인 건축물을 말한다. (건축법, 시행령 용어정의)
“준초고층 건축물”이란 고층건축물 중 초고층 건축물이 아닌 것을 말한다.
“초고층 건축물”이란 층수가 50층 이상이거나 높이가 200미터 이상인 건축물을 말한다.
